机器人双足模块

电路硬件

  • 机器人双足内含一块基于Micropython的嵌入式感知模组(ESP32),感知模组具有Wifi功能,可通过UDP广播的形式向机器人局域网内发送脚部传感器数据。传感器数据包括:

    1. 6轴加速度传感器(MPU6050)的三轴角速度及线性加速度
    2. 四个压力传感器的压力数值

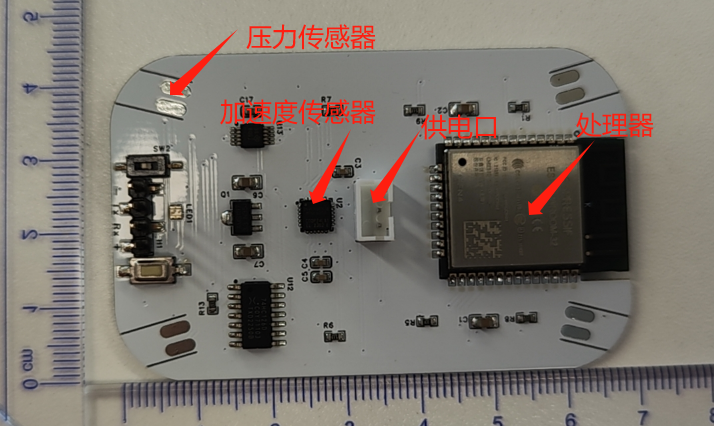

  • 脚底模块的图片如下图所示:

通信原理

  • 双足均通过UDP广播,以json消息的形式发送数据。发送数据的端口号如下表:
消息类型 广播端口号
左脚传感器整合数据包 10002
右脚传感器整合数据包 10003
左右脚配置指令包 10001

传感器数据整合包

  • 一个完整的传感器数据整合包为一组json数据,数据用UDP广播发送至局域网所有设备,
  • 广播端口:
消息类型 广播端口号
左脚传感器整合数据包 10002
右脚传感器整合数据包 10003

示例数据如下:

{
"gyro": [-53, 46, -229],
"pressure": {"ADC3": 2.048, "ADC2": 2.048, "ADC1": 2.048, "ADC0": 1.273414},
"temp": -4023,
"accel": [614, 266, 16272],
"id": 383,
"stamp": 88831319
}
  • 其中,gyro,accel代表加速度传感器的原始数据值(陀螺仪和线性加速度),temp代表温度(原始传感器数值),pressure为压力传感器原始电压。
  • 换算规则如下:

    实际温度值=temp/ 340.0+ 36.53
    实际陀螺仪角速度=gyro* 0.007629394 °/s=gyro* 0.007629394 * π / 180 rad/s
    加速度=accel* 0.00012207*9.8 m/s

控制脚部的指令标准

消息类型 广播端口号
左右脚配置指令包 10001

控制脚部数据发送频率

{
"type": "set_rate",
"rate": 50, #你自己想要的数值
}

控制LED

  • LED一共有0-5共6个个模式,其中0代表不亮灯,5代表错误(红灯闪烁)
  • 其余四个模式可自行尝试
  • 指令标准:
{
"type": "led_config",
"state": 0, #你自己想要的模式,0-5,其他值不响应
}

配置脚部开机后要连接的WIFI以及网络配置(调试中…)
