显示图像/播放视频

OLED如何显示图像、播放视频

使用二进制数据来显示点阵

• 在只有“黑”，“白”两种状态的屏幕中，一个像素占用一个bit，而一个字节具有8个bit (1Byte=8bit)。为了实现对图像数据利用的最大化，我们一般会使用二进制点的形式对图像进行绘制。

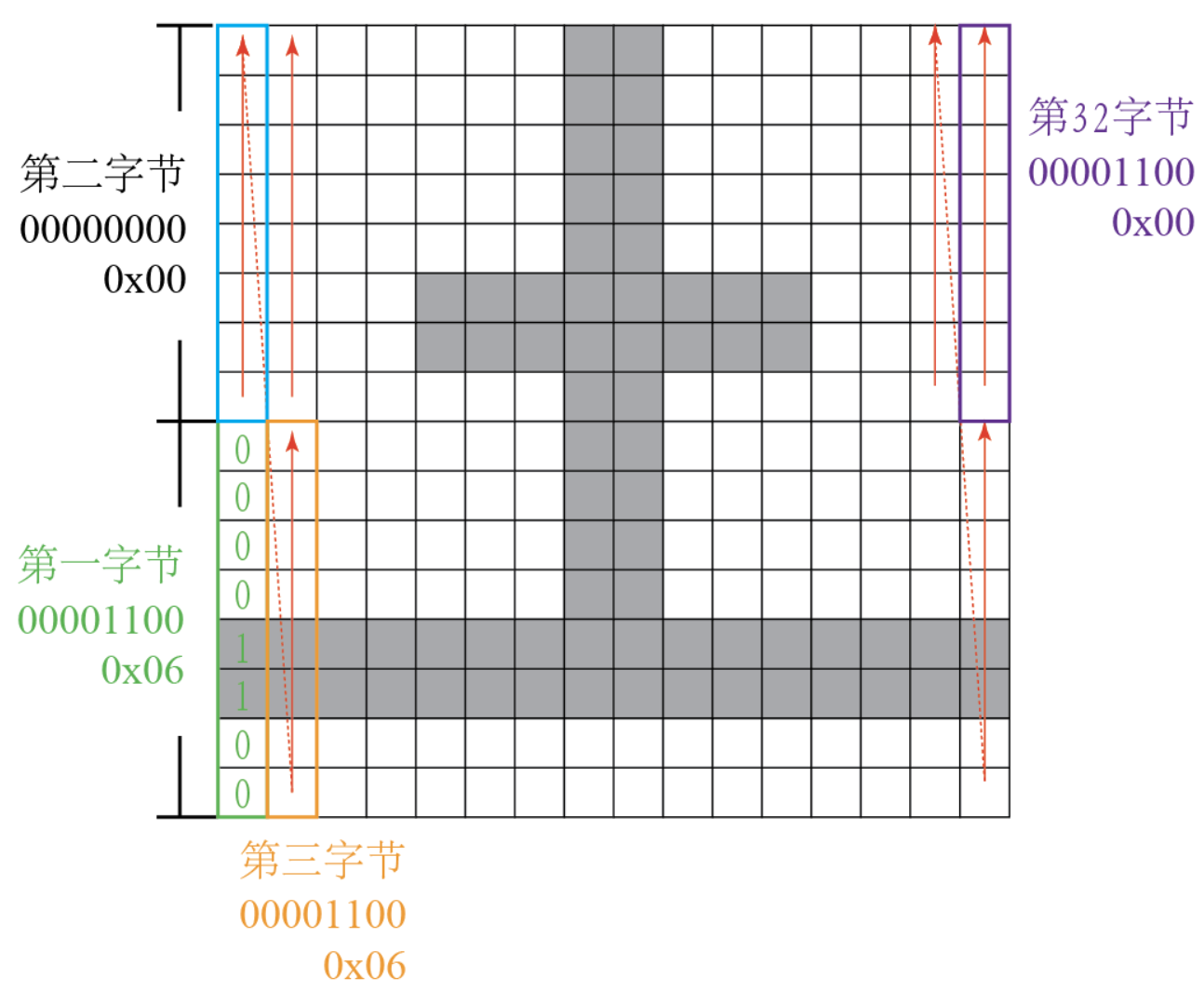

• 如下图，在这幅图中我们有一个16x16的图片矩阵，它组成了一个“土”字。我们从右下角开始网上扫描点，每8个点对应一个Byte。这样原本需要16x16=256字节的图像，就可以使用32字节标识出来了。体积减小了8倍。

显示图片的代码实现

• 我写了一个二进制点阵生成程序，它的下载地址为：

• 这个程序支持图片，文字和视频转换为点阵。它生成的文件为一个二进制文件，里面的字节数为：

• $byte=\frac{w*h}{8}+2$

• 其中前2个字节中，第一字节代表每一列所含的字节数（例如16x16点阵中，这个数值就是2），而第二个字节代表每行所含字节数（例如16x16点阵中，这个数值就是16）。

• 从上面的介绍可以看出，图片的高度必须为8的倍数

• 显示图面的完整代码为：

def blit(self,x,y,res='code',dir='fonts',invert=False):
      if not dir in os.listdir(): return
      if not res in os.listdir(dir):return
      with open(dir+'/'+res,'rb') as f:
        height=ord(f.read(1))
        width=ord(f.read(1))
        for w in range(width):
          for h in range(height):
            code=ord(f.read(1))
            for i in range(8):
              if code&(1<<i): self.pixel(x+w,y+i+h*8,not invert)
              else: self.pixel(x+w,y+i+h*8,invert)
